產品概述
升降比例閥是一種含氣體、無粘度的小顆粒粉塵、粉料等介質的氣體輸送管道中,作為調節或切斷介質流量的主要控制調節設備,它可廣泛地適用于冶金、建材、化工、電站、玻璃等行業除塵系統中。
產品特點
升降比例閥的閥體、閥板采用優質碳鋼焊接而成,并在閥體上設有開度顯示器,能正確反映閥板的開啟位置,同時沒有吹哨孔,便于清掃絲桿上灰塵,從而確保閥門的使用壽命及閥門開啟力矩。
產品性能參數
公稱壓力:0.01Mpa
工作溫度:≤150℃
適用介質:含塵氣體、空氣、煙氣、無粘度的小顆粒粉塵、粉料。
介質流速:≤28m/s
調節特性:等百分比
主要零件材料:
閥體、閥板:采用優質碳鋼焊接
閥板與風道接觸面:3Cr13I不銹鋼
螺旋絲桿:采用2Cr13
產品外形結構尺寸
外形結構尺寸
公稱通徑DN |
L |
D |
D1 |
b |
n |
d |
H |
重量kg |
200 |
200 |
310 |
280 |
10 |
8 |
14 |
510 |
38 |
220 |
200 |
330 |
300 |
10 |
12 |
14 |
535 |
40 |
250 |
200 |
360 |
330 |
10 |
12 |
14 |
575 |
48 |
260 |
200 |
370 |
340 |
10 |
12 |
14 |
590 |
52 |
280 |
200 |
390 |
360 |
10 |
12 |
14 |
610 |
60 |
300 |
200 |
410 |
380 |
10 |
12 |
14 |
700 |
65 |
320 |
200 |
430 |
400 |
10 |
12 |
14 |
725 |
70 |
340 |
200 |
450 |
420 |
10 |
12 |
14 |
750 |
85 |
350 |
200 |
460 |
430 |
10 |
12 |
14 |
770 |
90 |
360 |
200 |
470 |
440 |
10 |
12 |
14 |
780 |
96 |
380 |
200 |
490 |
460 |
10 |
12 |
14 |
800 |
100 |
400 |
250 |
510 |
480 |
10 |
16 |
14 |
890 |
115 |
420 |
250 |
530 |
500 |
12 |
16 |
14 |
930 |
125 |
450 |
250 |
560 |
530 |
14 |
16 |
18 |
1010 |
140 |
480 |
250 |
600 |
560 |
14 |
16 |
18 |
1050 |
180 |
500 |
300 |
620 |
580 |
14 |
16 |
18 |
1090 |
200 |
520 |
300 |
640 |
600 |
14 |
20 |
18 |
1110 |
220 |
620 |
350 |
750 |
710 |
14 |
20 |
18 |
1280 |
240 |
630 |
350 |
760 |
720 |
14 |
20 |
18 |
1305 |
250 |
680 |
350 |
790 |
750 |
16 |
24 |
18 |
1380 |
280 |
720 |
350 |
830 |
790 |
16 |
24 |
18 |
1440 |
320 |
750 |
350 |
870 |
830 |
16 |
24 |
18 |
1525 |
350 |
850 |
350 |
970 |
930 |
20 |
24 |
18 |
1675 |
380 |
900 |
350 |
1020 |
980 |
20 |
24 |
18 |
1750 |
450 |
950 |
350 |
1070 |
1030 |
20 |
28 |
18 |
1825 |
500 |
1000 |
400 |
1120 |
1080 |
20 |
28 |
20 |
1950 |
600 |
1200 |
400 |
1400 |
1280 |
20 |
28 |
22 |
2250 |
800 |
1250 |
400 |
1370 |
1330 |
20 |
28 |
22 |
2525 |
890 |

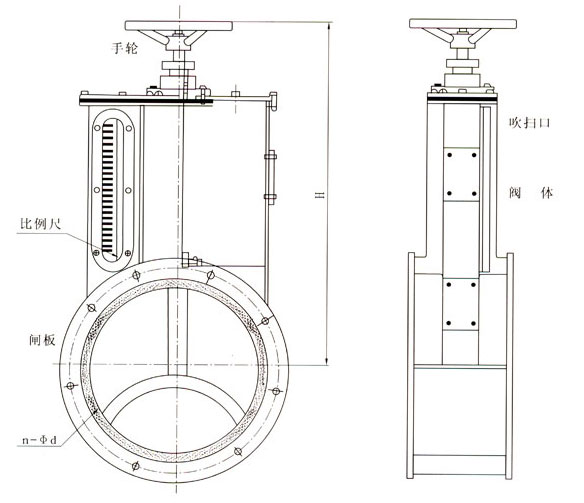

產品外形結構尺寸圖
