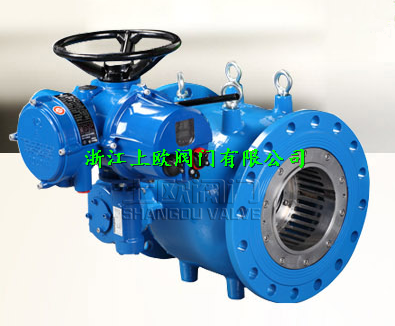

TC941X活塞式電動調流調壓閥簡介：
活塞式電動調流調壓閥是最新型的控制閥，采用獨特的設計方式，可消除水能量，解決了一般控制閥所不能解決的氣蝕和震動問題。本閥可調節或控制流量而沒有任何操作限制。由于本閥穩定的水力操作原理，它可在任何可能的操作參數、最大的水流狀態下，沒有任何震動、噪音，甚至在出口負壓的情況下，也能操作，因此它可以同大型遠程監控系統（PLC）配套使用，由此遠程監控系統可以用時間模組進行監控、協調并操作配送管網系統中，解決了一般標準的旋轉型或球型控制閥的一定程度的操作限制，保證配送管網系統的安全運行。
活塞式電動調流調壓閥主要技術性能表：
|
公稱壓力 |
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
6.4MPa
|
10.0MPa
|
|
殼體試驗壓力 |
1.5MPa
|
2.4MPa
|
3.75MPa
|
6.0MPa
|
9.6MPa
|
15.0MPa
|
|
密封試驗壓力 |
1.1MPa
|
1.76MPa
|
2.75MPa
|
4.4MPa
|
7.04MPa
|
11.0MPa
|
|
適用溫度 |
正常-10℃～135℃ 高溫根據要求
|
|
適用介質 |
水、空氣、天然氣、煤氣、蒸氣
|
活塞式電動調流調壓閥壓損系數K表：
活塞式電動調流調壓閥全開位置的壓損系數K值
|
DN
|
100
|
125
|
150
|
200
|
250
|
300
|
3500
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
140
|
1500
|
|
扇
|
1.6
|
3.0
|
2.7
|
2.0
|
2.1
|
2.2
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.4
|
1.4
|
1.3
|
1.1
|
1.1
|
1.1
|
|
鼠
|
2.0
|
6.6
|
7.1
|
6.2
|
9.2
|
6.9
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
6.5
|
|
更大口徑根據要求設計
|
全開時的壓頭損失:△P=K·ρ/2·V²
公式中: △P為壓頭損失,單位Pa。V為流速,單位m/s。K為壓損系數。ρ為密度,單位Kg/m³。
活塞式電動調流調壓閥零件及特性表：
|
序號
|
零件名稱
|
材質
|
特性
|
|
1
|
驅動桿
|
不銹鋼
|
驅動桿左右被閥體固定 |
|
2
|
曲柄
|
不銹鋼
|
堅固,關閉過程中選快后慢 |
|
3
|
導軌
|
|
活塞被導軌全程引導,不受沉淀物影響 |
|
4
|
連桿
|
不銹鋼
|
|
|
5
|
活塞
|
不銹鋼
|
操作力矩小.在調節過程中對”O”型環無磨損.只有在關閉過程中才有微小磨損 |
|
6a
|
扇葉
|
不銹鋼
|
將氣泡導向管道中央,無氣蝕 |
|
6b
|
鼠籠葉
|
不銹鋼
|
水對撞消能, 無氣蝕 |
|
7
|
“O”型環
|
三元乙丙橡膠
丁晴橡膠
|
“O”型環固定在壓力區 |
活塞式電動調流調壓閥注意事項：
1.建議閥前直管長度至少為3～5倍閥門的直徑,,下游直管長度至少為5～10倍閥門的直徑。
2.作放空閥時,如直接排空,應加強法蘭;如不直接排空,應在下游提供一吸氣口。
活塞式電動調流調壓閥主要外形尺寸表：
|
DN
|
L
|
L
|
D
|
D1
|
D2
|
n-Φd
|
|
PN10-25
|
PN40-64
|
PN10
|
PN16
|
PN25
|
PN10
|
PN16
|
PN25
|
PN10
|
PN16
|
PN25
|
PN10
|
PN16
|
PN25
|
|
100
|
325
|
400
|
215
|
215
|
230
|
180
|
180
|
190
|
155
|
155
|
160
|
8-18
|
8-18
|
8-23
|
|
125
|
325
|
400
|
245
|
245
|
270
|
210
|
210
|
220
|
185
|
185
|
188
|
8-18
|
8-18
|
8-25
|
|
150
|
350
|
450
|
280
|
280
|
300
|
240
|
240
|
250
|
210
|
210
|
218
|
8-23
|
8-23
|
8-25
|
|
200
|
400
|
550
|
335
|
335
|
360
|
295
|
295
|
310
|
265
|
265
|
278
|
2-23
|
12-23
|
12-25
|
|
250
|
500
|
650
|
390
|
405
|
425
|
350
|
355
|
370
|
320
|
295
|
332
|
12-23
|
12-25
|
12-30
|
|
300
|
600
|
750
|
440
|
460
|
485
|
400
|
410
|
430
|
368
|
375
|
390
|
12-23
|
12-25
|
16-30
|
|
350
|
700
|
850
|
500
|
520
|
550
|
460
|
470
|
490
|
428
|
435
|
448
|
16-23
|
16-25
|
16-34
|
|
400
|
800
|
950
|
565
|
580
|
610
|
515
|
525
|
550
|
482
|
485
|
505
|
16-25
|
16-30
|
16-34
|
|
450
|
900
|
1000
|
615
|
640
|
660
|
565
|
585
|
600
|
532
|
545
|
555
|
20-25
|
20-30
|
20-34
|
|
500
|
1000
|
1150
|
670
|
705
|
730
|
620
|
650
|
660
|
585
|
608
|
610
|
20-25
|
20-34
|
20-41
|
|
600
|
1200
|
1350
|
780
|
840
|
840
|
725
|
770
|
770
|
685
|
718
|
718
|
20-30
|
20-41
|
20-41
|
|
700
|
1400
|
1350
|
895
|
910
|
955
|
840
|
840
|
875
|
800
|
788
|
815
|
24-30
|
24-41
|
24-48
|
|
800
|
1600
|
|
1010
|
1020
|
1070
|
950
|
950
|
990
|
905
|
898
|
930
|
24-34
|
24-41
|
24-48
|
|
900
|
1800
|
|
1110
|
|
|
1050
|
|
|
1005
|
|
|
28-34
|
|
|
|
1000
|
2000
|
|
1220
|
|
|
1160
|
|
|
1115
|
|
|
28-34
|
|
|
|
1200
|
2400
|
|
1450
|
|
|
1380
|
|
|
1325
|
|
|
32-41
|
|
|
|
1400
|
2800
|
|
1675
|
|
|
1590
|
|
|
1525
|
|
|
36-48
|
|
|
|
1600
|
3200
|
|
1915
|
|
|
1820
|
|
|
1750
|
|
|
40-54
|
|
|
|
更大口徑根據要求設計
|
