活塞式流量調節閥技術說明
1、產品介紹和用途
活塞式流量調節閥是我公司研制成的最新產品。它兼具流量控制、減壓穩壓控制、泄壓持壓控制、放空消能等多種功能。該閥結構新穎、性能先進、運行可靠，可廣泛用于水利水電、冶金、石化、水司、市政、環保等行業各類供排水系統。
2、性能保證值
2.1技術參數（1MPa=10kgf/cm2）
|
項 目
|
參 數
|
|
公稱壓力(MPa)
|
1.0
|
|
泄漏量
|
符合GB/T13927標準規定
|
|
適用溫度(℃)
|
0～80
|
|
適用介質
|
清水、污水、原水、油品等
|
2.2、參數匯總表
|
序號
|
項 目
|
參 數
|
備 注
|
|
1
|
閥門名稱
|
活塞式流量調節閥
|
電動
|
|
2
|
公稱壓力
|
1.0MPa
|
|
|
3
|
殼體試驗壓力
|
1.5PN
|
|
|
4
|
密封試驗壓力
|
1.1PN
|
|
2.3、試驗標準
|
壓力試驗標準
|
GB/T13927-2008
|
法蘭標準
|
GB/T9113
|
注：可采用其它標準或國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同或技術協議中寫明。
3、產品結構形式及材質

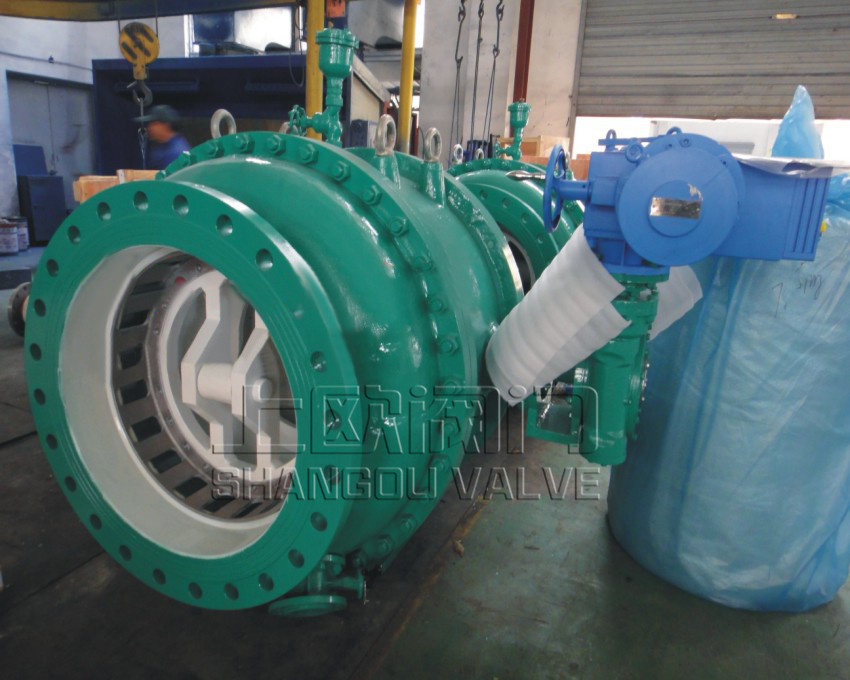

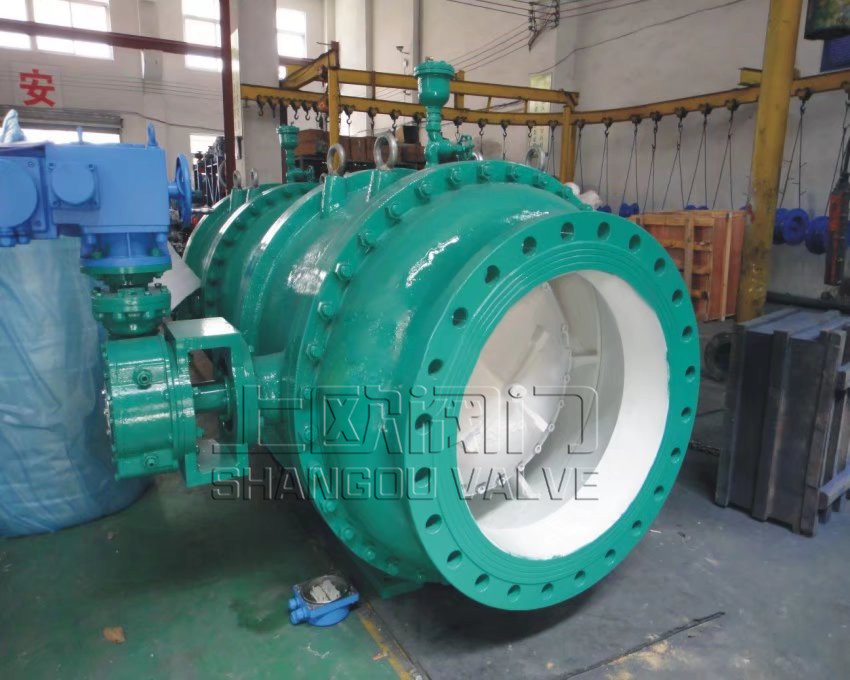

電動活塞式流量調節閥，由閥外體、閥內體、閥桿、噴流筒和調節筒等主要部件組成。采用不銹鋼制造的噴流筒固定在閥內體中腔，在其表面均勻的分布有噴流孔；調節筒套在噴流筒內并與活塞桿部件連接，通過外控部件控制調節筒的位置，以調節閥門過流面積。外控部件可按照工況需求采用電動、氣動、液動和自力等多種形式。
浙江上歐閥門有限公司是一家集研究探索、設計開發、生產制造、銷售的高新科技閥門企業，本公司始終堅持以質量信譽求生存，以科技產品求發展，持續努力和勇于開拓。
本公司擁有各種精良儀器，設立現代化質量檢測和試驗中心，擁有熱處理、化學分析、金相分析、瓷粉探傷、X光射線探傷、機械性能、等離子噴焊、液壓閥門試驗臺以及閥門電腦設計中心。雄厚的技術力量，良好的加工和檢測設施，可靠的質量保證體系，訓練有素的職工隊伍為產品質量提供了可靠的保障。
本公司主導產品：貫流式止回閥,軸流式止回閥,自動回流三通閥，液力自動閥,管力閥,智能自控閥,偏心旋塞閥,軌道錐塞閥,輕便旋切閥,硬碰硬旋球閥,偏心半球閥,水力控制閥,活塞式流量控制閥,平衡閥等等。公司以質量立家，以信譽開拓市場。近來，本公司投入了閥門檢驗，檢測儀器，加強質量管理，堅持售后服務。我們始終以我們的行動來換取您的信賴。相信在新世紀里，通過與您建立友好的合作伙伴來共創美好的未來。
品質承諾：
產品質量實行三包，產品自交貨日期起，保質期為十八個月，保質期內確因產品質量問題而引起的損壞或不正常工作，本廠負責更換或修理。
