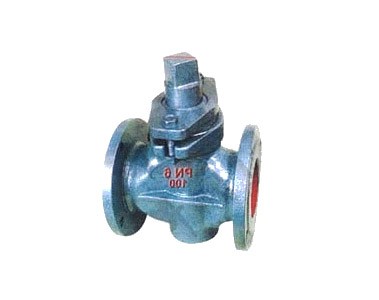

旋塞閥(Plug Valve)：旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低(不高于1兆帕)和小口徑（小于100毫米）的場合。為了擴大旋塞閥的應用范圍，已研制出許多新型結構。油潤滑旋塞閥是重要的一種。特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間，形成油膜以減小啟閉力矩，提高密封性和使用壽命。它的工作壓力可達6.4MPA，高工作溫度可達325℃。
旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。
旋塞閥主要優點如下：1、適用于經常操作，啟閉迅速、輕便。2、流體阻力小。3、結構簡單，相對體積小，重量輕，便于維修。4、密封性能好。5、不受安裝方向的限制，介質的流向可任意。6、無振動，噪聲小。
旋塞閥安裝與維護應注意以下事項：1、要留有閥柄旋轉的位置。2、不能用作節流。3、帶傳動機構的旋塞閥應直立安裝。
|
型號
|
公稱壓力
PN（MPa）
|
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體
|
密封
|
|
X43W-1.0C
|
1.0
|
1.1
|
1.1
|
煤氣、油品
|
≤100
|
主要尺寸
|
公稱通徑
DN（mm）
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
15
|
80
|
80
|
55
|
40
|
4/12
|
|
20
|
90
|
90
|
65
|
50
|
4/12
|
|
25
|
100
|
100
|
75
|
60
|
4/12
|
|
32
|
115
|
120
|
90
|
70
|
4/14
|
|
40
|
130
|
130
|
100
|
80
|
4/14
|
|
50
|
145
|
140
|
110
|
90
|
4/14
|
|
65
|
160
|
160
|
130
|
110
|
4/14
|
|
80
|
200
|
185
|
150
|
125
|
4/18
|
|
100
|
230
|
205
|
170
|
145
|
4/18
|
|
125
|
250
|
235
|
200
|
175
|
8/18
|
|
150
|
320
|
260
|
225
|
200
|
8/18
|
|
200
|
350
|
315
|
280
|
255
|
8/18
|
主要材料
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X43W-0.6
|
灰鑄鐵
|
灰鑄鐵
|
可鍛鑄鐵
|
油浸石棉盤根
柔性石墨
|
訂貨須知：
一、①X43W二通鑄鐵旋塞閥產品名稱與型號②X43W二通鑄鐵旋塞閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定X43W二通鑄鐵旋塞閥型號，請按X43W二通鑄鐵旋塞閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
