、H142X液壓水位控制閥--概述
H142X液壓水位控制閥，是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
二、H142X液壓水位控制閥--主要技術參數
適用介質：潔凈水
介質溫度：0~80℃
公稱壓力：1.0MPA 1.6MPA
材質：鑄鐵，鑄鋼，不銹鋼

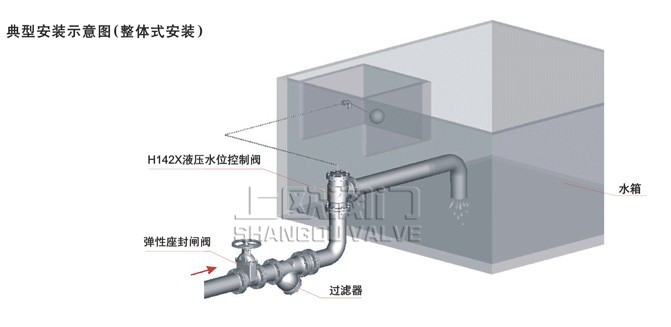

三、H142X液壓水位控制閥--安裝示意圖

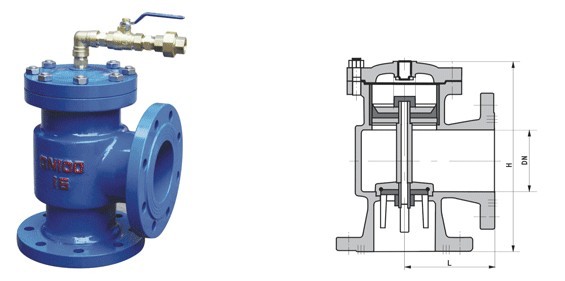

四、H142X液壓水位控制閥--主要外形尺寸 單位：mm
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
107
|
115
|
125
|
135
|
146
|
165
|
180
|
215
|
255
|
285
|
325
|
|
H
|
235
|
243
|
258
|
280
|
307
|
358
|
400
|
490
|
576
|
663
|
750
|
